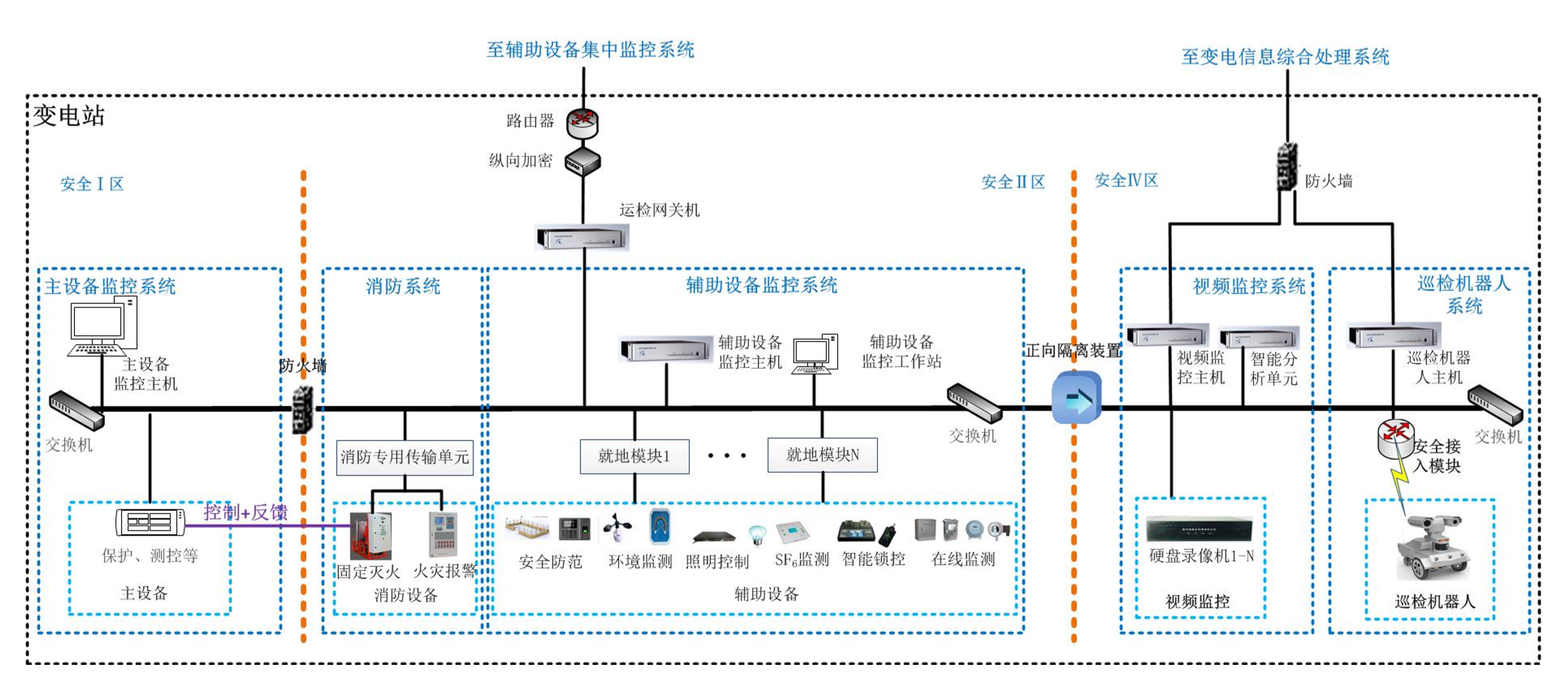

一、系统架构图

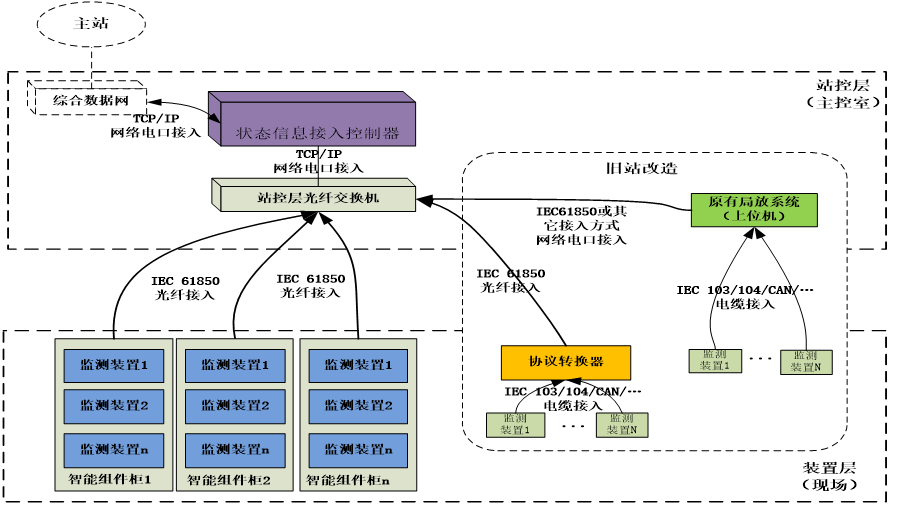

二、设备接入方案

 三、接入关键设备

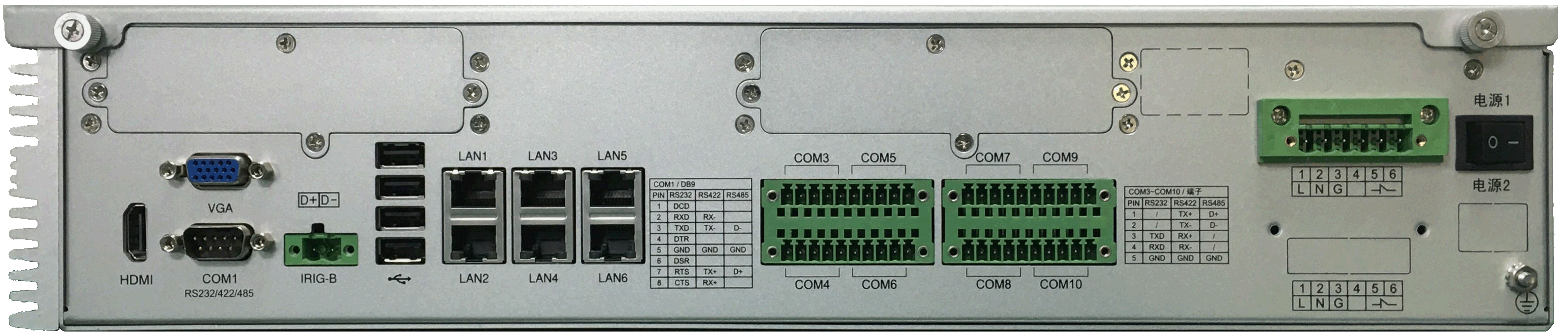

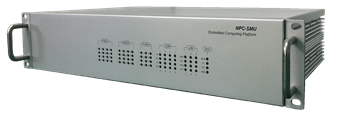

运维网关机（包含CAC状态监测控制器）

主要性能特点：

◇  6网8串，4USB，VGA，IRIG-B，支持双电源无缝切换；

◇  下行支持遵循IEC-61850、IEC104、IEC103及TCP MODBUS等标准主流规约装置的接入；

◇  上行支持IEC-61850数据转发和IEC-104转发带品质；

◇  上行支持I2规约，状态监测数据上送PMS主站;

◇  全面支持辅控专项功能测试、锁孔、门禁、视频转发等功能。

四、主要监测内容

◇  变压器油色谱与微水：H2、CO、CO2、CH4、C2H4、C2H6、C2H2、微水

◇  变压器铁芯：接地电流、直流偏磁

◇  变压器局放：放电量、放电相位、放电次数

◇  变压器冷却系统：冷却系统智能控制、保护、监测

◇  容性设备（CT、CVT、OY）：泄漏电流、介损、电容量

◇  氧化锌避雷器：泄漏电流、阻性电流、容性电流、动作次数、动作时间

◇  断路器：分合闸线圈电流、速度监测、储能、接地刀闸的电动操作

◇  GIS局放：放电量、放电相位、放电次数

◇  SF6微水密度：气体密度、微水（露点）、气体温度

◇  开关柜、隔离开关：温度

◇  环境：温度、湿度
