1.系统简介
真空度在线监测技术通过和德国科学家紧密合作，采用全球*新科技非接触式微波传感技术，使用电极式天线传感器发出检测信号，并捕捉真空断路器正常运行状态下真空度异常时的特殊反馈信号，无须停电维护，真正意义上实现了断路器真空度在线监测功能。
本产品采用以太网TCP/IP协议，通过以太网把数据传送到数据服务器，实现本地数字化、远程网络化、监测与预警自动化，快速而又精准的对断路器的问题进行定位，为运行调度和检修人员提供快速、准确的信息，推动泛在电力物联网的建设。
2.系统功能
本系统可实现对断路器带电运行状态和停运状态两种模式的监测。
检测项目
★ 断路器分、合闸线圈电流波形
★ 断路器分、合闸时间
★ 储能电机电流
★ 储能时间
★ 动作行程波形图
★ 断路器分合闸状态和储能状态
★ 断路器分合闸次数及失败次数统计
★ 断路器触头与开关柜母排温度
★ 真空断路器真空度状态监测

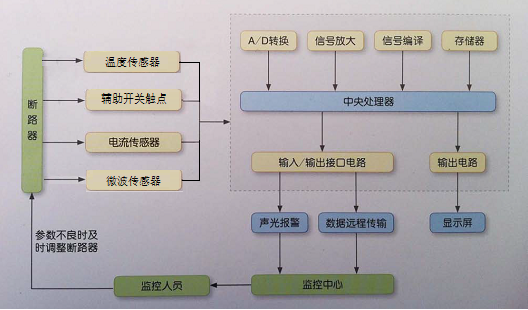

3系统硬件示意图
4 整机性能指标
序号 | 检测通道 | 设备类型 | 主要技术参数 |
1 | 断路器分合闸线圈电流波形 | 电 流 传感器 | 1.精度0.1% 2.满量程采样（采样速度10K,*大采样电流25A) |
2 | 储能电机 电流波形 | 电 流 传感器 | 1.精度0.1% 2.满量程500-2K采样，*大采样电流50A |
3 | 断路器分合闸位置 | 辅助开关 | 1.精度1ms
|
4 | 储能状态 | 行程开关 | 1.精度1ms |
5 | 动作行程波形 | 位移 传感器 | 模拟精度0.1%，满量程10K采样 （选配) |
6 | 触头温度 | 温度 传感器 | 测量精度：±1℃（0-75℃）,±2℃（-20-150℃）（选配) |
7 | 真空度 | 微波 传感器 | 10-2Pa（选配) |
8 | 通信接口 | RJ45、RS-485、无线 | 1. 以太网100Mbps、串口4800-19200bps 2. 无线：470M |
5 分合闸线圈电流测量参数
采用穿芯式 CT，具体参数如下：
符号 | 型号 | NZC-CB01-CT | |
IN | 额定电流 | 25A （RMS） | |
Ip | 测量范围 | 0–±25A | |
RM | 测量电阻 | RM min | RM max |
（Vc =±12V） | 0 | 300Ω | |
（Vc =±15V） | 0 | 500Ω | |
IM | 测量电流（输出电流） | 额定值 20mA，对应原边额定电流 25A | |
kN | 匝数比 | 1：1000 | |
X | 精度（Ta = +25℃） | IN 的±0.5% | |
Vc | 电源电压(Vc) | ±12…15V (±5%) | |
Vi | 绝缘电压 | 在原边与副边电路之间 2.5KV 有效值/50Hz/1 分钟 | |
Iof f | 失调电流（Ta = +25℃） | 当原边电流 IN=0 时，*大值：±0.2mA | |
Td | 温漂（Ta = -10–+85℃） | 典型值：±0.1mA，*大值：±0.6 mA | |
L | 线性度 | < 0.15% | |
Tr | 反应时间 | < 1μS | |
di/dt | > 200A/μS | ||
f | 频率范围 | DC - 200KHz | |
Ta | 工作温度 | -40℃– +85℃ | |
Ts | 贮存温度 | -45℃– +100℃ | |
Ic | 耗电 | 10 mA + IM (测量电流) | |
Rs | 副边内阻（Ta = +85℃） | 85Ω | |
原边内阻（Ta = +85℃） | ----- | ||
W | 重量 | 25g | |
6 运行环境及抗干扰指标
额定电压：AC/DC 220 V（正常工作范围 80 %～115 %）.
工作环境温度：-40℃～＋70℃。
相对湿度：*湿月的平均*大相对湿度为 90%，同时该月的月平均*低温度为 25 ℃且表面无凝露。*高温度为＋40 ℃时，平均*大相对湿度不大于 50%。
海拔高度：≤5000m。
绝缘电阻：装置所有电路与外壳之间的绝缘电阻在标准试验条件下，不小于 100MΩ
介质强度：装置的导电部分对外壳或外露的非导电金属之间，以及电气上无联系的各带电的导电电路之间，能耐受交流 50 Hz，电压 2 kV（有效值），历时 1 min 试验，而无绝缘击穿或闪络现象。
冲击电压：装置的导电部分对外壳或外露的非导电金属之间，以及电气上无联系的各带电的导电电路之间，在规定的试验条件下，能耐受幅值为 5 kV 的冲击电压波形为标准雷电波的短时冲击检验。
静电放电抗扰度试验：能承受 GB/T 17626.2-2006 规定的严酷等级为 IV 级的干扰试验。
电快速瞬变脉冲群抗扰度试验: 能承受 GB/T 17626.4-2008 规定的严酷等级为IV 级的干扰试验
浪涌（冲击）抗扰度试验：能承受 GB/T 17626.5-2008 规定的严酷等级为 IV 级的干扰试验
高频抗扰度试验：能承受 GB/T 17626.12-1998 规定的严酷等级为 III 级的干扰试验。
