一、前言

近年来，大中城市中广泛采用电缆隧道进行电能输送。随着城市的发展，电缆及电缆隧道的长度不断增加，电压等级也逐步增高，电缆运行维护工作面临着巨大压力。据了解，目前国内大多数电力企业对高压电缆的运行状况基本还采用定期巡视和检查的办法，不仅造成人力和物力浪费，而且出现问题也不能及时发现，不能对高压电缆进行实时在线式监测。基于这种情况，建立一套现代化的管理手段对高压电缆运行状态进行实时在线监测，是保障高压电缆安全运行的必要手段。

高压电缆分布式光纤测温可实现对500kV高压电缆温度的实时、在线式监测。此外，高压电缆在线监测系统还支持对高压电缆接头局部放电监测系统、电缆隧道环境监测系统、电缆隧道井盖集中监测系统、电缆隧道智能视屏监控等应用子系统的接入。

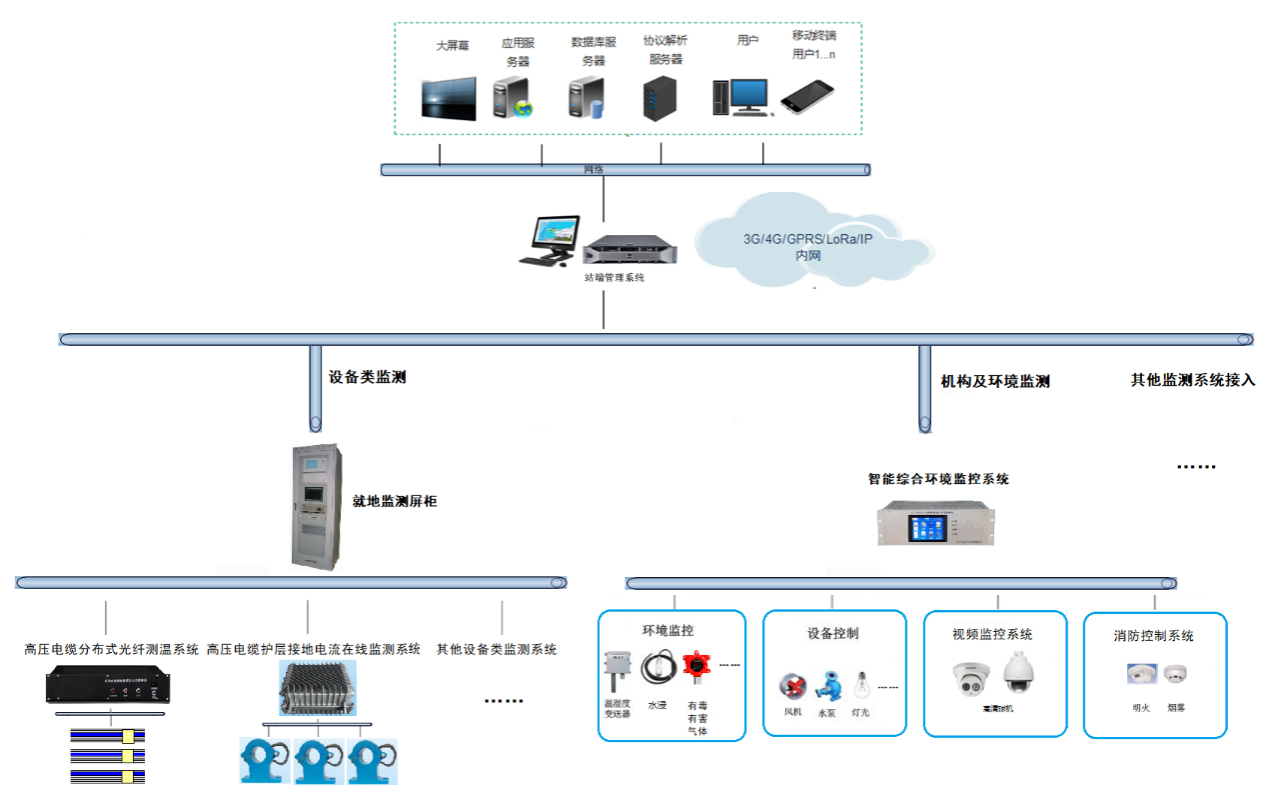

高压电缆在线监测系统拓扑图

㈠ 高压电缆分布式光纤测温系统

设备信息

产品名称：高压电缆分布式光纤测温装置

1．分布式光纤测温系统（DTS）简介

分布式光纤测温（Distributed Temperature Sensing）（DTS）技术*早示范成功是在1981年，Southampton大学在通讯光纤上测试成功。DTS系统于1986年正式投入商业化运作，在随后的时间里，伴随着光纤通讯的飞速发展，半导体激光器等一系列新技术、新产品的使用使得光纤传感行业也经历了前所未有的发展，光纤的本征特性和越来越多成功的案例充分证明光纤分布式测温系统已成为解决越来越多温度监测难题、火情预警与探测方面解决方案。

2 . 组成及主要功能

DTS提供了一个实时、多对象、多监测点、高精度、高可靠性、费用低廉的解决方案。将光缆直接敷设在待测物表面，在不影响待测物温度场的情况下，使光缆能直接感触待测物温度信息。

标准的分布式光纤测温系统包括如下组件：

多模感温光缆 ：与分布式光纤测温主机采用FC/APC相连，根据测温要求和测温环境具体定制光缆长度、规格；

分布式光纤测温主机：后面宽426mm；前面宽482mm（包括两边安装把柄）长450mm高88mm;

多路测量：型号以通道数目来划分，*少1个通道，*多8个通道，每个通道接1根光缆；

测温软件

继电器输出模块

液晶显示器

2.2产品规格

外置式测温光缆对电缆采取每个回路每相布置一根光缆方式；
