变压器油中溶解气体及微水在线监测装置采用了*新设计、高精度、高质量、增强型的光声光谱(PGM)检测技术，对比目前市场上，传统的在线色谱技术及半导体透气膜法在性能方面、现场维护方面有着显著的技术优势！该产品与采用了更高品质的各种关键器件如PGM光声光谱检测模块采用无刷电机、整体脱气及检测模块、去油泡装置、独立的工业服务器、独立的输入输出模块、其它监测装置如套管及局放、铁心接地电流的数据集成、更宽屏的彩色触摸屏、后台Web浏览等！该新一代的光声光谱在线监测装置，可准确地监测油中九种溶解气体以及油中水分含量，代表了当今智能电网充油式高压设备在线监测技术的发展趋势！

产品特征

◇  油中溶解气体及微水： 油中九种溶解气体及微水、检测浓度低，重复性好

◇  稳定可靠、使用时间长：采用无刷技术、光声光谱检测模块更加稳定可靠

◇  业内领先的DGA精度和*低检测下限规格 – 乙炔= 0.1ppm

◇  需耗材：无需载气或标准气体

◇  无需频繁校准：回路自动平衡

◇  无污染干扰：油路和气路一体化设计、自动排气并吹扫

◇  无气泡和油泡的二次污染：在回油管路中，增加了去泡装置

◇  免维护：减少维护工作及费用

◇  通讯连接：就地7英寸彩色触摸屏显示、远程Web浏览界面

◇  报警设定：全面的用户设定报警系统

◇  易于安装：重量更轻（之前的一半重量）、安装简便快捷

◇  地基基础小：新设计的落地固定支架,美观轻便

◇  测量频率：1-24小时 / 16G的存储卡（满足15年的测量数据进行存储）

◇  在变压器上采用热循环的取油回路，避免在变压器底部死角部位取油而造成测试数据不准

◇  脱气方式：循环鼓泡动态平衡脱气方法，脱气效果更佳，不采用容易损坏的半透膜法或者真空脱气法

◇  分析软件：就地配置工业级服务器和7英寸触摸显示屏：测量数据、杜瓦尔三角比值法及气体变化率等分析图谱

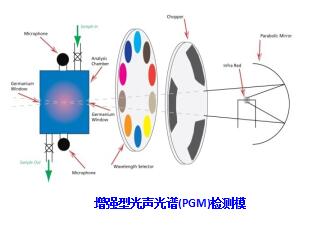

工作原理

◇  每种特征气体都会按其特定频率吸收红外辐射、每种气体都有其独立的红外吸收频谱

◇  吸收量的多少直接反映了气体浓度

◇  被吸收的红外辐射使特征气体压力增大

◇  如果红外光源由一定频率的调制盘进行调制为脉冲光，则产生的压力波可由及其敏感的微音器进行检测

◇  此技术已被验证可用来精确地检测混合气体

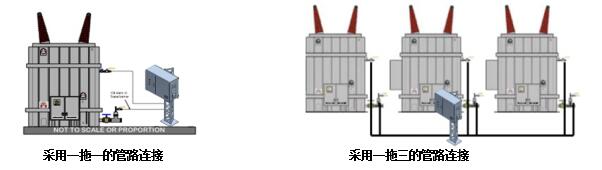

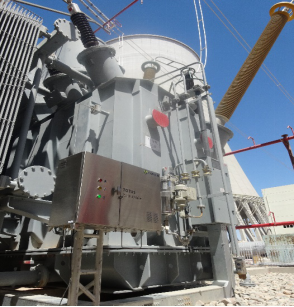

安装方式

分析软件

◇  嵌入式的支持和诊断法，使用户可以通过使用视频和向导进行调试和对系统进行一些基本的维护

◇  无需例如微软.Net或National Instruments Run Time Engines这些第三方工具

◇  设备内置网页服务器，无需在客户计算机上安装各种应用软件

◇  直接通过Internet浏览器访问

◇  安装及培训更简单、现场不再需要计算机

◇  无需网管授权或安装驱动

◇  兼容计算机、平板及智能手机

技术参数
