一、技术背景

国网公司在2018版反事故措施中12.2.1.3指出“GIS制造厂应在设备投标、资料确认等阶段提供工程伸缩节配置方案，并应纳入工程设联会审核内容。方案包括伸缩节类型、数量、位置、每个伸缩节的“伸缩节（状态）伸缩量-环境温度”对应明细表等调整参数。室外安装跨不同基础、室内安装跨伸缩缝部位应设置伸缩节”。

目前GIL/GIS设备主要由开关、电流互感器、隔离开关、管道母线、出线套管、伸缩节等设备组成。其中，管道母线是GIL/GIS的重要组成部分，其长度一般都在几百米。GIL/GIS设备伸缩节作为管道母线附属设备，其基本作用是用于GIL/GIS设备安装时长度调节补偿及运行后管道母线筒随季节、环境温度变化时的伸缩量变化的补偿。GIS管道母线长度会随着环境温度的变化而变化，如果GIL/GIS伸缩节因安装或制造工艺问题，在该过程中起不到伸缩量调节补偿的作用，就可能造成GGIL/GIS设备因伸缩应力作用，造成连接部位变形漏气，严重的导致设备绝缘击穿。现在绝大部分伸缩节处于无监测使用状态，存在不少安全隐患，采用人工观测记录的方式实现母线筒伸缩节的位移量监测，这种方式存在人工工作量大、人工成本高、实时性差和数据准确度不高的弱点。所以，伸缩节状态在线监测是GIL/GIS设备日常运维的重要项目。

二、技术方案

位移拉伸传感器基于电位计原理，内部没有复杂的信号处理电路，结构简单，由铁心、衔铁、初级线圈、次级 线圈组成，初级线圈、次级线圈分布在线圈骨架上，输出为绝对位置测量，对位移和长度进行直接测量，是一种属于金属感应的线性器件，传感器的作用是把各种被测物理量转换为电量，传感器采用先进的电阻材料处理工艺、多触点贵金属电刷、特殊的滑刷支撑和电阻基片材料的选择以及坚固的外壳提升了产品的耐用性， 使用寿命可以到达上亿次的往复运动。

三、技术框架

伸缩节拉升位移传感器可以输出信号支持4-20mA、RS485、LORA无线通讯，可支持电池供电、功耗设计，无线数据接收装置采用10寸触摸屏，可实时显示本地监测数据，对下支持LORA无线通讯或RS485通信，对上支持MODBUS或IEC 61850通信方式。

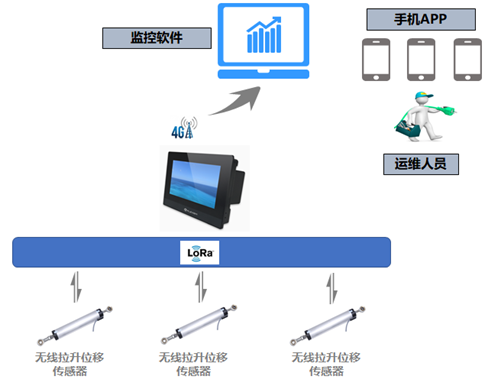

网络架构图

四、主要技术参数

五、安装方式

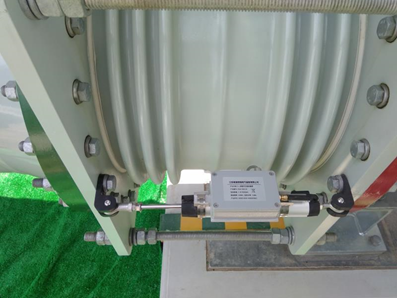

现场安装照片
