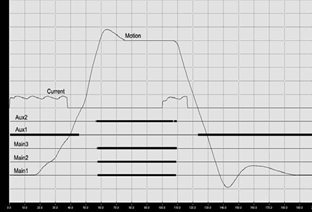

使用先进的开关模式技术。用于断路器状态评估的数字仪器。它可用来动作时间测量，以及记录线圈电流的图谱和断路器动触头的行程。将测量每相的两个触头并记录额外的辅助触头。n软件通过PC机以及测试结果的监控平台。
1. 主要特征：
· 简单并方便操作
· 时序及行程测量
· 对主触点监控6通道
· 用于辅助输入的两通道
· 模拟输入
· 断路器次序：C , O, C-O, O-C, O-C-O, C-O-C
· 在112mm热打印头上打印结果
· 可以对测试结果作出详尽分析的CATWin软件
2. 主触头输入
· 6个通道数（3x2），每相两个
· 每个通道可检测到主j接头和插入式电阻接头
· 闭合时≤10Ω
· 电阻接触范围10Ω到5KΩ
· 开路时≥5kΩ
· 开路电压24V，短路电流100mA
3. 动作时间的测量：
· 时序测量分辨率
· 对2s测量持续周期时，分辨率为0.1ms
· 对20s测量持续周期时，分辨率为1ms
· 对200s测量持续周期时，分辨率为10ms
· 测量精度：度数的0.05%± 分辨率
4. 辅助输入
· 通道数：2，相互绝缘
· 接触传感（干式）：
· 闭合时Closed ≤ 600 Ohm, 30%
· 开路时Open ≥600 Ohm, 30%
· 开路电压 24 V DC
· 短路电流 25 mA
· 电压传感（湿）:从5 V 到360 V DC
· 从 4 V 到 250 V AC
· 开路指示≤ 5 V
· 闭路指示 ≥ 12 V
5. 电流测量
· 对于开路线圈和闭路线圈的电流测量
· 2通道，霍尔效应传感器
· 范围：±35 A DC到5 kHz
· 精度 1%
· 图谱显示：电流波形以0.1ms的分辨率进行显示
6. 数字传感器输入
· 1个数字传输传感器通道
· 数字旋转传感器：
· 型号：RSI 503 2500ppr.
7. 线圈操作
· 通道数：2（开线圈和闭线圈）
· 用于线圈触发的两个单独的输出
· *小电压测试
8. 软件
· 用户友好型软件
· 对测试结果进行全面的分析
· 可对测试结果进行编辑、输出、打印以及保存
· 拥有对测试数据进行管理和分析的数据库
